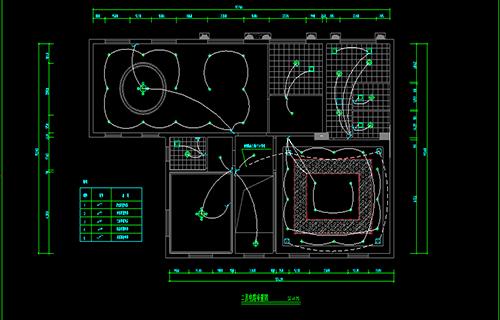

精选的水电施工： 不会看水电施工图怎么办？一分钟

说到施工图纸，很多人想到的都是建筑图纸，其实除了建筑之外，室内也需要水电施工图纸，这上面有很多符号，看不懂怎么办？下面用一分钟时间教你学会看懂。

一、看图技巧

1、设计说明书

在看水电施工图之前，需要先阅读设计说明书，根据上面的相关标准来看图纸，如此才能够了解总体的规划。

2、设施结构

看图纸中的设施结构，将墙柱、楼层的每一个代号都按照顺序标注在图纸上，然后计算出与图纸的尺寸比例关系。

3、综合看图

综合看施工地点的平面图、立体图以及剖面图，对照现场设置，把发生立体变化的地方在图纸上标注清楚。这样，图纸上难以理解的东西就看懂一大半了呢。

4、检查验收

最后再进行检查与验收，将施工的缺点标注在图纸上。以此，我们便可以更容易看懂水电施工图纸啦。

二、读图步骤

1、水路施工图

读图时，按引入管——水表井——干管——支管——用水设备的顺序进行，这样读图能省时准确。注意给排水图千万不能闭合！

2、电路施工图

对电的也是这个道理，配电箱——电线回路——用电设备等，说白了就是源头——连接——设备。注意电图一定有回路。

三、水电图纸代号

1、线路敷设方式代号

PVC——用阻燃塑料管敷设

DGL——用电工钢管敷设

VXG——用塑制线槽敷设

GXG——用金属线槽敷设

KRG——用可挠型塑制管敷设

2、线路明敷部位代号

LM—沿屋架或屋架下弦敷设

ZM——沿柱敷设

QM——沿墙敷设

PL——沿天棚敷设

3、线路暗敷部位代号

LA——暗设在梁内

ZA—暗设在柱内

QA—暗设在墙内

PA——暗设在屋面内或顶棚内

DA——暗设在地面或地板内

PNA—暗设在不能进入的吊顶内

4、照明灯具安装方式代号

D——吸顶式

L——链吊式

G———管吊式

B——壁装式

R———嵌入式

BR———墙壁内安装

PVC管：PC20

焊接钢管：SC20

扣压式镀锌薄壁电线管：KBG20

紧定式镀锌薄壁电线管：JDG20

四、看图必备工具

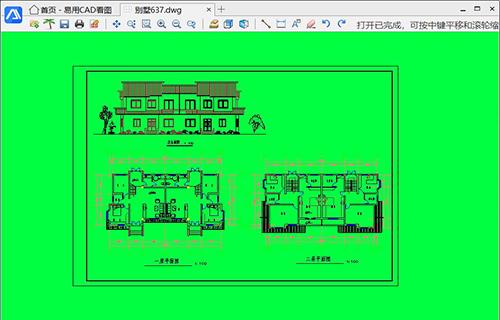

学会看懂水电施工图之外，还有一个大前提，就是必须搭载看图工具，因为CAD文件比较特殊，并不仅仅是一张图片那么简单，这其中包含了很多图层。使用易用CAD看图软件是最佳选择，不仅是免费的，而且还有三维视角功能，全方位看图，以及小树苗功能，办公也更加便捷了。

学会看懂水电施工图纸了，无论是工作还是生活，都对你有很大的帮助。
