精选的剖面图符号： 教你学会看懂装饰施工图！

作为一个装饰造价人员看懂装饰施工

图是做好造价工作的基础，因此这门课程主

要是解决如何看懂装饰施工图。

第一章：装饰施工平面图

装饰施工图：

用于表达建筑物室内外装饰美化要求的施工图样。它是以透视效果图为主要依据，采用正投影等投影法反映建筑的装饰结构、装饰造型、饰面处理，以及反映家具、陈设、绿化等布置内容。

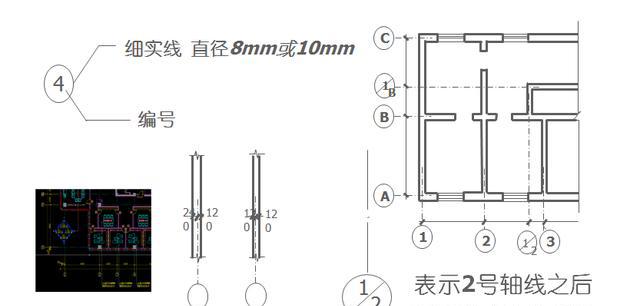

1、定位轴线及其编号：是用来确定房屋主要结构或构件的位置及其

尺寸的基线。

平面定位轴线编号原则：水平方向采用阿拉伯数字，从左向右依次编写；垂直方向采用大写拉丁字母，从下至上依次编写，其中I、O、Z 一般不会使用，避免同1、0、2 混淆。

附加定位轴线的编号采用分数表示，分母表示前一轴线的编号；分子表示附加轴线编号。

2、常用比例与可用比例

• 常用比例1:11:21:51:101:201:501:1001:1501:200
• 可用比例1:31:151:251:301:401:601:801:2501:300

一般标在图纸的下方

3、索引符号和详图符号

在施工图中，由于房屋体形大，房屋的平、立、剖面图均采用小比例绘制，因而某些局部无法表达清楚，需要另绘制其详图进行表达。

对需用详图表达部分应标注索引符号，并在所绘详图处标注详图符号。

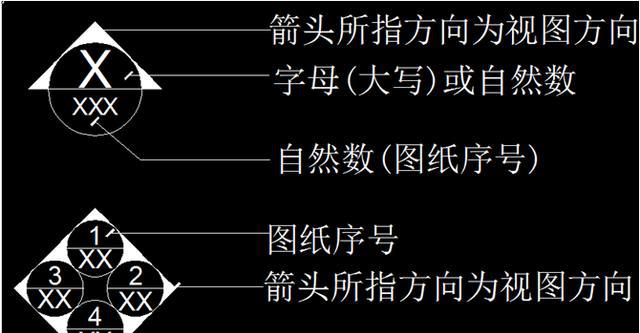

平面图中的立面内视索引符号：服务于各种立面的详图索引符号——具有方向性

以上内容是关于平面图图例的介绍

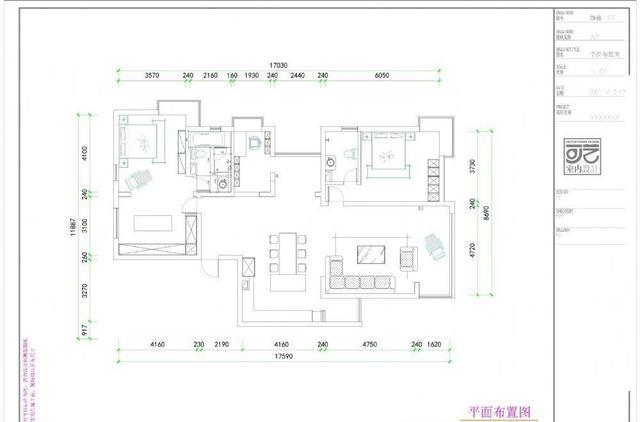

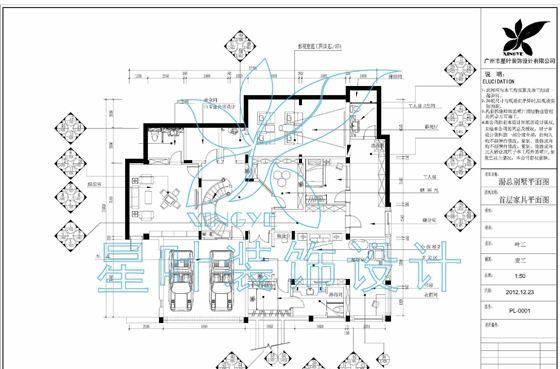

装饰施工平面图

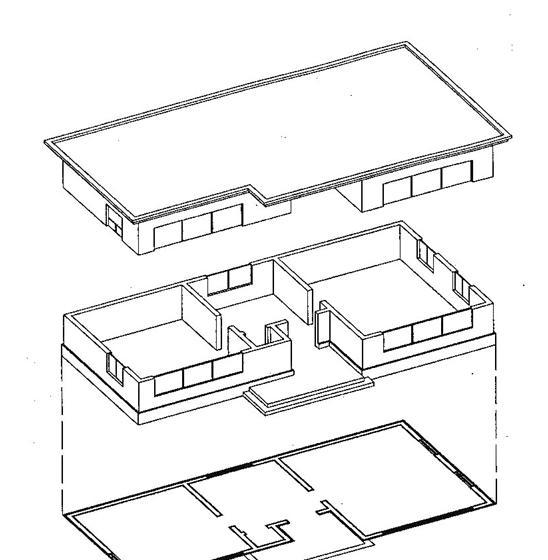

平面图的产生：假想用一个水平剖切平面沿房屋的门窗洞口的位置把房屋切开，移去上部之后，

对剖切平面以下部分所做出的水

平投影图，称为建筑平面图，简

称平面图。

平面图图示内容

（1）装饰装修结构在建筑物内的平面位置及其与建筑结构的相互关系尺寸，装饰结构的具体形状和尺寸，以及装饰面的材料和工艺要求等。

（2）各剖面图的剖切位置、详图和通用配件等的位置及编号。

（3）各立面图的视图投影关系和视图位置编号。

（4）建筑物的平面形状与尺寸。

（5）图名和比例标注。除标注图名和比例外，整张图纸还有图标和会签栏，以作图纸的文件标志。

（6）用文字说明的图例和其他符号表达不足的内容。

（7）室内设备、家具安放的位置以及与装饰布局的关系尺寸，设备及家具的数量、规格和要求。

（8）门、窗的开启方向与位置尺寸。

（9）各种房间的位置及功能。

装饰施工平面图识读要点

（1）首先看图名、比例、标题栏，弄清是什么平面图。再看建筑平面基本结构及尺寸把各个房间的名称、面积及门窗、走道等主要尺寸记住。

（2）通过装饰面的文字说明，弄清施工图对材料规格、品种、色彩的要求和对工艺的要求。明确各装饰面的结构材料与饰面材料的衔接关系与固定方式。

（3）确定尺寸。区分建筑尺寸与装饰装修尺寸。

（4）通过平面布置图上的符号来识图：通过投影符号，明确投影面编号和投影方向，并进一步查出各投影方向的立面图；通过剖切符号，明确剖切位置及其剖切方向，进一步查阅相应的剖面图；通过索引符号，明确被索引部位和详图所在的位置。

以上内容是关于装饰平面图识图内容与技巧的介绍

第二章：装饰施工立面图

1、标高尺寸

标高是标注建筑物高度方向的一种尺寸形式，可分为绝对标高和相对标高，均以米为单位。

绝对标高是以青岛附近黄海平均海平面为零点测出的高度尺寸。

相对标高是以建筑物室内主要地面为零点测出的高度尺寸。

标高标注的常用三种形式：

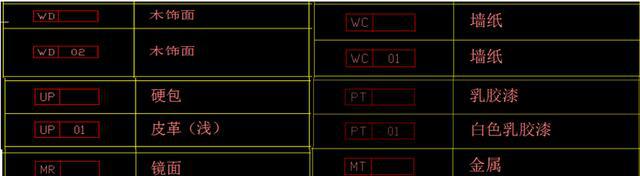

2.立面图材料代号及材料图例

以上内容是关于立面图图例的介绍

装饰施工立面图

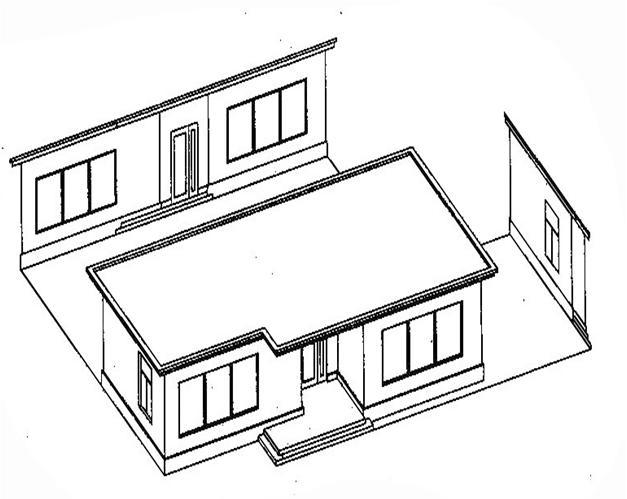

装饰立面图的形成：将建筑物装饰的外观墙面或内部墙面向铅直的投影面所作的正投影图就是装饰立面图。

立面图的图示内容

（1）装饰吊顶顶棚的高度尺寸、建筑楼层底面高度尺寸、装饰吊顶顶面的迭级造型互相关系尺寸。

（2）在立面图中，以室内地面为零点标高，以此为基准点来标明其他建筑结构、装饰结构及配件的标高。

（3）墙面装饰造型和式样，所需装饰材料及工艺要求的文字说明。

（4）墙面所用设备的位置尺寸、规格尺寸。

（5）墙面与吊顶的衔接收口方式。

（6）建筑结构与装饰结构的连接方式、衔接方式、相关尺寸。

（7）门、窗、隔墙、装饰隔断物等设施的高度尺寸和安装尺寸。

（8）楼梯踏步的高度和扶手高度以及所用装饰材料及工艺要求。

（9）绿化、组景设置的高低错落位置尺寸。

装饰施工立面图识读要点

（1）明确建筑装饰装修立面图上与该工程有关的各部分尺寸和标高。

（2）弄清地面标高，装饰立面图一般都以首层室内地坪为零，高出地面者以正号表示，反之则以负号表示。

（3）弄清每个立面上有几种不同的装饰面，这些装饰面所用的材料以及施工工艺要求。

（4）立面上各种不同材料饰面之间的衔接、收口较多，要注意收口的方式、工艺和所用材料。

（5）要注意电源开关、插座等设施的安装位置和方式。

（6）弄清建筑结构与装饰结构之间的衔接，装饰结构之间的连接方法和固定方式，以便提前准备预埋件和紧固件。

以上内容是关于装饰立面图识图内容与技巧的介绍

第三章：装饰施工顶面图

装饰施工顶面图

装饰施工顶面图形成：用一个假想的水平剖切平面，沿需装饰房间的门窗洞口处作水平全剖切，移去下面部分，对剩余的上面部分所作的镜像投影，就是顶棚平面图。

顶面图的图示内容

（1）墙柱和门窗洞口位置。顶棚平面图一般都采用镜像投影法绘制。用镜像投影法绘制的顶棚平面图，其图形上的前后、左右位置与装饰平面布置图完全相同，纵横轴线的排列也与之相同。

（2）顶棚装饰造型的平面形式和尺寸，并通过附加文字说明其所用材料、色彩及工艺要求。

（3）顶棚所用的装饰材料及规格。

（4）顶部灯具的种类、式样、规格、数量及布置形式和安装位置，空调风口，顶部消防与音响设备等设施的布置形式与安装位置，墙体顶部有关装饰配件（如窗帘盒、窗帘等）的形式和位置。

（5）顶棚剖面构造详图的剖切位置及剖面构造详图的所在位置。

装饰施工顶面图识读要点

（1）首先应弄清楚顶棚平面图与平面布置图各部分的对应关系，核对顶棚平面图与平面布置图的基本结构和尺寸是否相符。

（2）通过顶棚平面图，了解顶部灯具和设备设施的规格、品种与数量。

（3）对于某些有迭级变化的顶棚，要分清它的标高尺寸和线型尺寸，并结合造型平面分区线，在平面上建立起二维空间的尺度概念。

（4）通过顶棚平面图上的索引符号，找出详图对照阅读，弄清楚顶棚的详细构造。

（5）通过顶棚平面图上的文字标注，了解顶棚所用材料的规格、品种及其施工要求。

以上内容是关于装饰顶面图识图内容与技巧的介绍

第四章：装饰施工剖面图

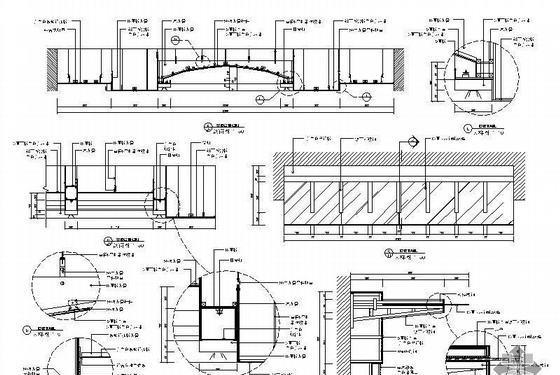

装饰施工剖面图

装饰剖面图的形成：装饰剖面图是将装饰面(或装饰体)整体剖开(或局部剖开)后，得到的反映内部装饰结构与饰面材料之间关系的正投影图。

剖面图的图示内容

（1）装饰面或装饰形体本身的结构形式、材料情况与主要支承构件的相互关系。

（2）装饰结构与建筑结构之间的衔接尺寸与连接方式。

（3）剖切空间内可见实物的形状、大小与位置。

（4）建筑物、建筑空间及装饰结构的竖向尺寸及关系。

（5）图名、比例和被剖切墙体的定位轴线及其编号。

装饰施工剖面图识读要点

（1）看剖面图首先要弄清该图从何处剖切而来。分清是从平面图上还是从立面图上剖切的。剖切面的编号或字母应与剖面图符号一致，了解该剖面的剖切位置与方向。

（2）通过对剖面图中所示内容的阅读研究，明确装饰装修工程各部位的构造方法、尺寸、材料要求及工艺要求。

（3）注意剖面图上的索引符号，以便识读构件或节点详图。

（4）仔细阅读剖面图竖向数据及有关尺寸、文字说明。

（5）注意剖面图中各种材料的结合方式以及工艺要求。

（6）弄清剖面图中的标注、比例。

第五章：装饰施工详图

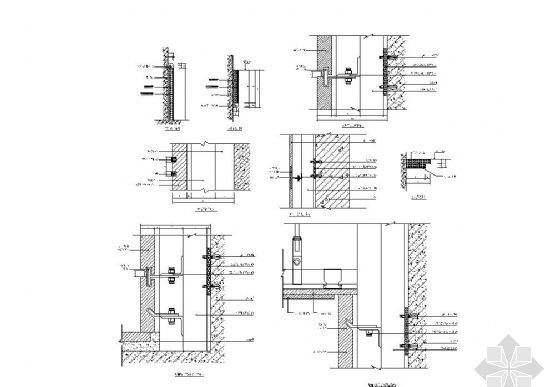

装饰施工详图

装饰装修节点详图是将两个或多个装饰面的交汇点，按垂直或水平方向切开，并加以放大绘出的视图。

节点详图主要是表明某些构件、配件局部的详细尺寸、做法及施工要求；表明装饰结构与建筑结构之间详细的衔接尺寸与连接形式；表明装饰面之间的对接方式及装饰面上的设备安装方式和固定方法。

节点详图是详图中

的详图。识读节点详图一定要弄清该图从何处剖切而来，同时注意剖切方向和视图的投影方向，对节点详图中各种材料结合方式以及工艺要求要弄清。

装饰施工顶面图识读要点

( 1 ) 应首先根据图名，在平面图、立面图、剖面图中找到相应的剖切符号或索引符号，弄清楚剖切或索引的位置及视图投影方向；

( 2 ) 在详图中了解有关构件、配件和装饰面的连接形式、材料、截面 形状和尺寸等内容。

以上内容介绍了装饰平面、立面、顶面、剖面、详图的内容与技巧
